LS-MD-040

Bereich 0,040″
Auflösung 3×10-5″
Standard-Kabellängen 12”,24”,36”,48”
Max. Temp. (Sensor) Standard 250 °F/121,1 °C
Hochtemp 425 °F/218,3 °C
Max. Temp. (Gehäuse) 140 °F/60 °C
Messelement DMS
Artikelnummer: Y6UJ9A0004VC Kategorie:

Sensor zur Messung der Werkzeugdurchbiegung

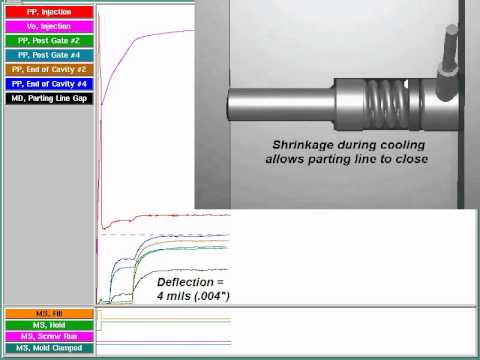

Dieser Sensor misst, um wieviel sich Werkzeugtrennebene bei jedem Zyklus öffnet. Der Sensor wird in eine Werkzeughälfte eingebaut, wobei ein 8 mm Auswerferstift bei geöffnetem Werkzeug 1,0 mm in die Werkzeugtrennung (nicht in die Kavität) hineinragt. Der Stift überträgt die Kraft über eine Feder an einen LynxTM Kraftsensor, der speziell kalibriert ist, um die Durchbiegung zu messen. Bei geschlossenem Werkzeug wird der Stift bündig auf die Trennebene gedrückt. Die dann auf den Sensor wirkende Kraft entspricht einer Durchbiegung von 0.00 mm. Bei sich öffnendem Werkzeug nimmt die Kraft ab. Für jede Verringerung der Kraft zeigt der Sensor eine proportional zunehmende Durchbiegung an. Der Kalibrierung der Sensoren liegt eine maximal mögliche Durchbiegung von 1,00 mm zugrunde.
